Проводник ПВУ-А1 (звънчев кабел) усукана двойка и тройка

8 продукта

ПВУ-А1 е усукан инсталационен проводник с плътно медно жило (клас 1) и PVC изолация, предназначен за неподвижно полагане. В народния език е познат като звънчев проводник — основното му приложение е за входни звънци, домофонни инсталации и сигнални вериги. Предлагаме го в усукана двойка (2 жила) и тройка (3 жила), със сечения 0.5 и 0.75 мм² — на метър или ролка 100 м. В практиката тези сечения се използват основно за слаботокови и сигнални вериги, а не за силови осветителни линии.

▾ Какво означава ПВУ-А1 и каква е конструкцията?

Разшифроване на означението

П Проводник
В Изолация от поливинилхлорид (PVC)
У Усукан — жилата са усукани едно около друго
А1 Плътно (моноволно) медно жило, клас 1 по IEC 60228 — твърдо, държи формата при огъване

Конструкция

  • Жило: плътна мед (Cu), клас 1 — едно цяло жило на всеки проводник
  • Изолация: PVC — устойчива на въздействие на пламък по БДС IEC 332-1
  • Конструкция: усукан сноп от 2 или 3 изолирани жила — без обща външна обвивка
  • Предназначение: за неподвижно полагане — в гофрирана тръба, кабелен канал или под мазилка

Цветова маркировка

2 жила: черен + син
3 жила: черен + син + кафяв

Усукан меден проводник с плътно жило за звънци, домофони и сигнални вериги

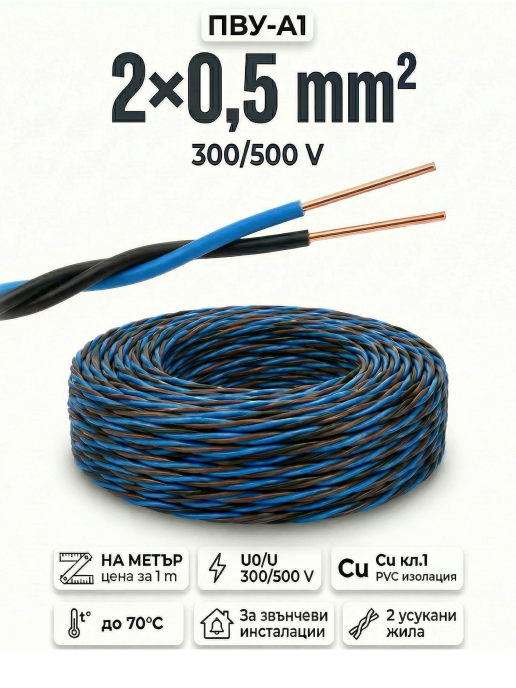

Усукан проводник ПВУ-А1 2×0.5 мм² (звънчев кабел)

0.46 € | 0.91 лв с ДДС

Усукан проводник ПВУ-А1 2×0.5 мм² (звънчев кабел) код: 212239

4.40 от 5 оценявания

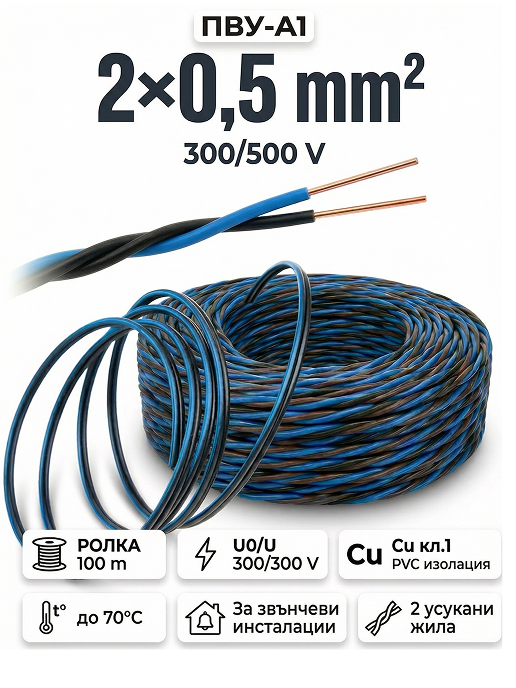

Усукан проводник ПВУ-А1 2×0.5 мм² (звънчев кабел) — ролка 100 м

42.62 € | 84.10 лв с ДДС

Усукан проводник ПВУ-А1 2×0.5 мм² (звънчев кабел) — ролка 100 м код: 212240

4.89 от 9 оценявания

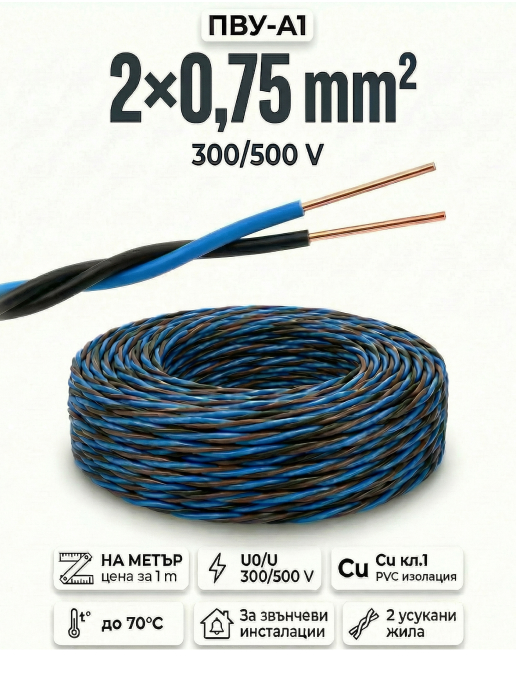

Усукан проводник ПВУ-А1 2×0.75 мм² (звънчев кабел)

0.66 € | 1.29 лв с ДДС

Усукан проводник ПВУ-А1 2×0.75 мм² (звънчев кабел) код: 212241

4.90 от 10 оценявания

Усукан проводник ПВУ-А1 2×0.75 мм² (звънчев кабел) — ролка 100 м

61.06 € | 119.81 лв с ДДС

Усукан проводник ПВУ-А1 2×0.75 мм² (звънчев кабел) — ролка 100 м код: 212242

4.79 от 9 оценявания

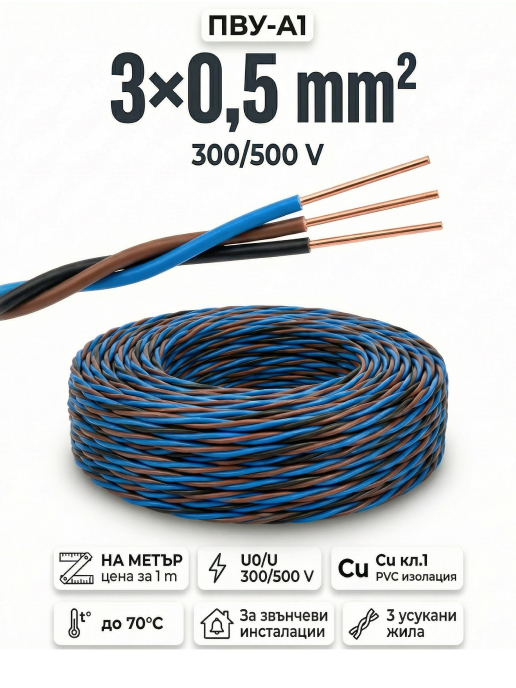

Усукан проводник ПВУ-А1 3×0.5 мм² (звънчев кабел)

0.67 € | 1.32 лв с ДДС

Усукан проводник ПВУ-А1 3×0.5 мм² (звънчев кабел) код: 212243

4.75 от 4 оценявания

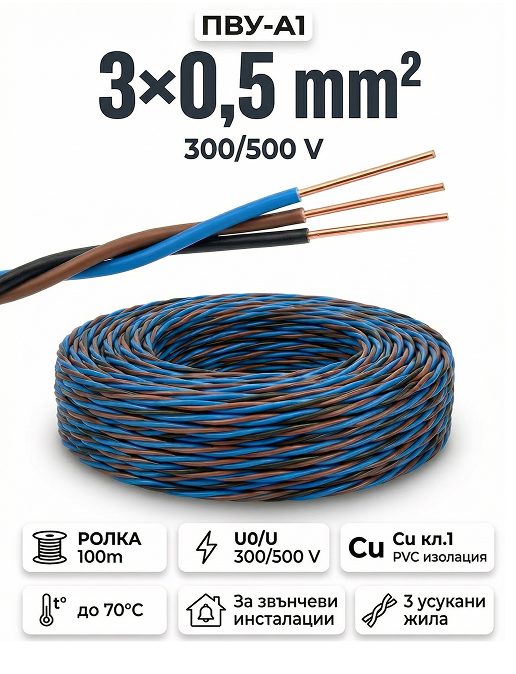

Усукан проводник ПВУ-А1 3×0.5 мм² (звънчев кабел) — ролка 100 м

62.21 € | 122.11 лв с ДДС

Усукан проводник ПВУ-А1 3×0.5 мм² (звънчев кабел) — ролка 100 м код: 212244

4.17 от 6 оценявания

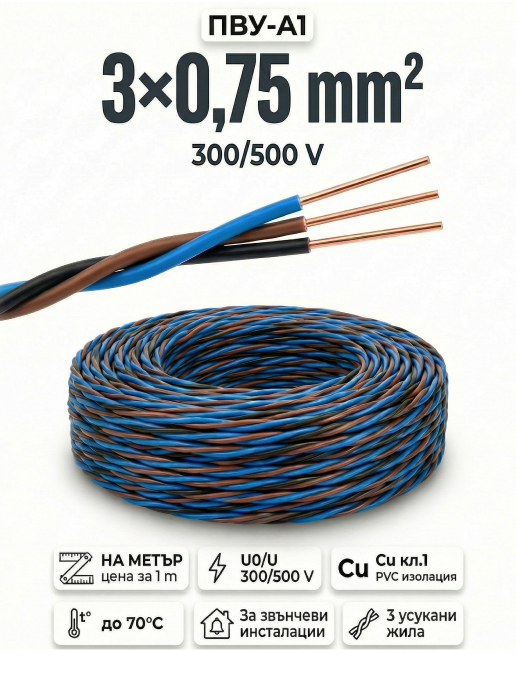

Усукан проводник ПВУ-А1 3×0.75 мм² (звънчев кабел)

0.96 € | 1.88 лв с ДДС

Усукан проводник ПВУ-А1 3×0.75 мм² (звънчев кабел) код: 212245

4.39 от 2 оценявания

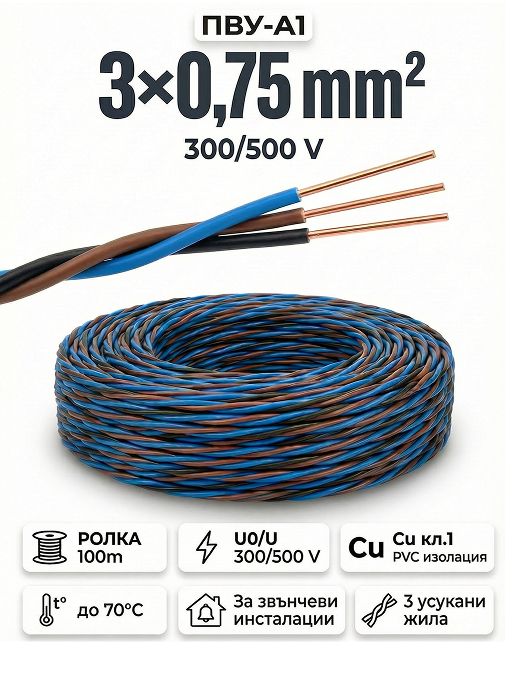

Усукан проводник ПВУ-А1 3×0.75 мм² (звънчев кабел) — ролка 100 м

88.70 € | 173.95 лв с ДДС

Усукан проводник ПВУ-А1 3×0.75 мм² (звънчев кабел) — ролка 100 м код: 212246

4.20 от 5 оценявания

За какво се използва и как да изберете

Типични приложения

Основно приложение
Звънчеви инсталации
• Входни звънци и бутони
• Мелодични звънци (дин-дон)
• Звънчеви трансформатори (8–12 V)
• Интеркоми между стаи
Много търсено
Домофонни системи
• Прости аудио домофони (2-проводни)
• Свързване панел–слушалка
• Бутони и захранвания за домофони
• Жилищни входове, офиси
Сигнални и командни вериги
Алармени и СОТ системи
• Нисковолтова сигнализация
• Командни вериги в ел. табла
• Индикаторни лампи, датчици
Внимание: ПВУ с 0.5–0.75 мм² не е подходящ за осветителни контури в нови инсталации. В практиката осветителните линии обичайно се изпълняват с минимум 1.5 мм² (според проекта и изчисленията) и с кабел с обвивка. За осветление използвайте мостовак ПВВМ 3×1.5 или кабел СВТ. ПВУ няма обвивка и не е гъвкав шнур — за подвижно свързване на лампи изберете ШВПЛ-Б или ШВПС.

Какво сечение и колко жила?

★ Най-търсен за звънци
0.5 мм²
300/500 V • къси слаботокови трасета
Звънчеви инсталации (8–24 V)
• Прости 2-проводни домофони
• Сигнални вериги
• Къси трасета (до 15 м)
0.75 мм²
300/500 V • по-дълги линии и по-малък пад
По-дълги трасета (над 15 м)
• Домофонни линии с повече устройства
• Командни кръгове в табла
• Когато падането на напрежение е критично
2 или 3 жила?
Усукана двойка (2 жила) — за прости вериги: звънец с един бутон, домофон, сигнален кабел.
Усукана тройка (3 жила) — когато трябва трети проводник: звънец с два бутона (от две врати), домофон с допълнителна функция, или верига с общ проводник.

За звънчевата инсталация ви трябват още

Домофони
Аудио и видео системи
Захранвания и аксесоари
Трансформатори, бутони
Клеми WAGO
Бързо свързване без инструмент
Изолационна лента
PVC, черна и цветна
Крепежни елементи
Скоби, кабелни връзки
Плътно Cu жило
клас 1
На метър
или ролка 100 м
Доставка
1–3 работни дни
Въпроси?
0888 512 971
▾ Технически данни ПВУ-А1 — 300/500 V
Предназначение За неподвижно полагане в осветителни мрежи, силови и сигнални инсталации, за монтаж в ел. табла, машини и апарати
Номинално напрежение U0/U 300/500 V
Изпитвателно напрежение 2 kV
Макс. температура на жилата +70 °C
Температура при КС (5 сек) +160 °C
Работна температура –30 °C до +60 °C
Мин. температура на полагане –5 °C
Мин. радиус на огъване 10 × D (външен диаметър)
Жило Плътно Cu, клас 1 по IEC 60228
Изолация PVC (поливинилхлорид)
Външна обвивка Няма — усукан сноп от изолирани жила
Устойчивост на пламък По БДС IEC 332-1
Налични конфигурации 2×0.5, 2×0.75, 3×0.5, 3×0.75 мм²
Цветова маркировка 2 ж.: черен + син
3 ж.: черен + син + кафяв

Въпроси и отговори

Какъв проводник трябва за звънец на входна врата?
ПВУ-А1 2×0.5 мм² — усукана двойка с плътно жило. Полага се от звънчевия трансформатор (230/8V или 230/12V, монтиран в таблото) до бутона на вратата и оттам до звънеца. При разстояние над 15 м изберете 2×0.75 мм², за да намалите падането на напрежение.
0.5 или 0.75 мм² — кога по-дебелото?
0.5 мм² е достатъчен за повечето звънчеви и сигнални вериги с къси трасета (до 15 м).

Изберете 0.75 мм² когато:
• Трасето е по-дълго от 15 м — повече мед = по-малко падане на напрежение
• Свързвате домофон с няколко слушалки на обща линия
• Монтирате командни кръгове в ел. табло
• Искате допълнителен резерв за бъдещи промени
2 жила или 3 жила — за какво е тройката?
2 жила (усукана двойка) — за прости вериги: звънец с един бутон, домофон с две жила, сигнален кабел.

3 жила (усукана тройка) — когато трябва допълнителен проводник:
Звънец с два бутона (напр. от входна врата и от двора) — общ проводник + два отделни за бутоните
• Домофон с допълнителна функция (брава, втора слушалка)
Може ли ПВУ за осветление?
Не е практичен избор за нови инсталации. Осветителните линии обичайно се изпълняват с минимум 1.5 мм² (според проекта и изчисленията) и с кабел с обвивка. ПВУ с 0.5–0.75 мм² е основно за звънчеви, домофонни и сигнални вериги.

За осветление изберете:
Мостовак ПВВМ 3×1.5 мм² — за вграждане в стена
Кабел СВТ 3×1.5 мм² — за полагане в тръба или канал
Може ли без тръба — направо в мазилка?
Технически може, но е по-добре в гофрирана тръба:
• Защита от повреди при строителни работи
• Възможност за подмяна без разбиване
• По-сигурно и подредено полагане
Мога ли да ползвам ПВУ за домофон?
Да — за прости 2-проводни аудио домофони ПВУ-А1 2×0.75 е стандартен избор. Полага се от външното табло (бутоните) до слушалката в апартамента.

За видеодомофони с 4 проводника обикновено се изисква специализиран кабел — проверете документацията на конкретния модел.
Каква е разликата между ПВУ и мостовак?
ПВУ Мостовак (ПВВМ)
Конструкция Усукан, без обвивка С PVC обвивка
Сечения 0.5, 0.75 мм² 1.5–4.0 мм²
Типично Звънци, домофони, сигнализация Осветление, контакти, бойлери
За силови контури и осветление изберете мостовак ПВВМ.
Мога ли да ползвам ПВУ за захранващ шнур на лампа?
Не. ПВУ е за неподвижно полагане (в стена/тръба). Видимият кабел до лампата трябва да е гъвкав — ШВПЛ-Б за леки лампи или ШВПС за по-мощни уреди.
На метър или ролка 100 м?
За една звънчева инсталация стигат 10–20 м — купете на метър.

Ролка 100 м се изплаща за:
• Електротехници, които правят звънчеви и домофонни инсталации редовно
• Окабеляване на цял жилищен вход с домофонна система
• Сигнални вериги в промишлени обекти
