Защити от високо и ниско напрежение. Катодни отводители.
Контрол на достъп материали необходими за системи за достъп и работно време. Техника за изграждане на цифрови и аналогови домофонни системи Конзолни и разклонителни кутии, Wago клейми, изолирбанд и бишоп Автоматични предпазители, бушони Дефектнотокови защити цени Металнo и пластмасовo електро таблo. Кутия за ел табла цени. Комбинарани дефектнотокови защити. Защита с предпазител Ключове и контакти Кабели. Проводници на заводски цени Бойлерно табло, бойлерен ключ , конзола за монтаж на бойлерно табло Безжичен ключ с управление през телефон и таблет Евро контакти и щепсели цени, индустриални контакти. Монофазни и трифазни контакти щепсели. Волтметър, амперметър, термометър и честотомер. Измервателни уреди Ниворегулатор за вода. Управление за помпи. Ключове и контакти Шнайдер серия Уника Ключове и контакти Bticino серия Classia Ключове и контакти Легранд Mosaic Чипове и карти за достъпа Базови схеми използвани в електротехниката Моторни защити, термомагнитен моторен прекъсвач Термостати, термовинтили, термоглави, задвижки и безжични управления Schneider Odace ключове купи онлайн по най-изгодни цени от Елпро Груп Schneider Electric Unica New контакти и ключове ключове купи онлайн по най-изгодни цени от Елпро Груп Турски контакти и ключове Viko-Panasonic
>
Защита от високо, ниско напрежение.
> Трифазно реле за контрол на напрежение и ток 63А

Трифазно реле за контрол на напрежение и ток 63А

  • Снимка 1 на: Трифазно реле за контрол на напрежение и ток 63А.
  • Минатюра на снимка 1 на: Трифазно реле за контрол на напрежение и ток 63А.
Основни характеристики:
Рейтинг:
Защита от високо U: от 230V до 300V
Защита от ниско U: от 140V до 210V
Време на сработване: от 0.1s до 30s
Вградено реле: 3P 63А

Каталожен номер: 620001

Ед. цена: 138.00 лв.

ДДС 20%: 27.60 лв.

Цена с ДДС: 165.60 лв.


Наличност: На склад

Време за доставка: 48 часа

Производител: Taxnele


  • Описание
  • Подробни характеристики
  • Документация

Функции на продукта:

1. Защита от ниско напрежение 210V-140V (регулируемо) (заводска настройка: 170V)
2. Защита от високо напрежение 230V-300V (регулируемо) (заводска настройка: 270V)
3. Време на повторно включване 1s-500s (регулируемо) (заводска настройка: 30s)
4. Време на сработване 0.1s-30s (регулируемо) (заводска настройка: 0.5s)

Приложение:

Устройство за защита срещу пренапрежение и ниско напрежение, защита от асиметрия между фазите с функция за автоматично възстановяване и интелигентен предпазител. В случай на високо напрежение, ниско напрежение, асиметрия или по-висок ток от зададения, този продукт незабавно ще изключи напрежението, за да се избегне изгарянето на електрическото оборудване. Стойностите на пренапрежение, ниско напрежение и превишаване на тока на този продукт могат да бъдат регулирани от вас и може да бъдат регулирани според локалното състояние на електрическата мрежа.

Спецификация:

  • Размери: 91 × 90 × 66 mm
  • Живот на релето: ≥10000 цикъла
  • Консумация: ≤ 2W
  • ​Препоръчителна  стойност на работния ток: 40A

Настройка на продукта:

Трифазно реле за защита по напрежение и ток TVP3-63
  1. Натиснете и задръжте натиснат бутона "М" за 3s, влизайки в състояние на настройка натиснете за кратко бутона "М" за да преминавате през отделните настройки.
  2. Когато на екрана се показва P1, настройвате времето за първоначално включване чрез натискане на бутон "нагоре" или "надолу", което може да бъде 1s-500s (по подразбиране: 10s) през 1s.
  3. Когато на екрана се показва U1, настройвате стойността на защита от високо напрежение чрез натискане на бутон "нагоре" или "надолу", което може да бъде 230V-300V (по подразбиране: 270V) през 1V.
  4. Когато на екрана се показва U2, настройвате стойността на възстановяване при високо напрежение чрез натискане на бутон "нагоре" или "надолу", което може да бъде 225V-295V (по подразбиране: 265V) през 1V. Като напрежението трябва да бъде с минимум 5V по-ниско от напрежението на защита по пренапрежение.
  5. Когато на екрана се показва U3, настройвате времето на възстановяване след сработване от високо напрежение, чрез натискане на бутон "нагоре" или "надолу", което може да бъде 1s-500s (по подразбиране: 30s) през 1s.
  6. Когато на екрана се показва U4, настройвате времето на закъснение при сработване от високо напрежение, чрез натискане на бутон "нагоре" или "надолу", което може да бъде 0,1s-30s (по подразбиране: 0,5s) през 0,1s.
  7. Когато на екрана се показва U5, настройвате стойността на защита от ниско напрежение чрез натискане на бутон "нагоре" или "надолу", което може да бъде 140V-210V (по подразбиране: 170V) през 1V.
  8. Когато на екрана се показва U6, настройвате стойността на възстановяване при ниско напрежение чрез натискане на бутон "нагоре" или "надолу", което може да бъде 145V-215V (по подразбиране: 175V) през 1V . Като напрежението трябва да бъде с минимум 5V по-високо от напрежението на защита от ниско напрежение.
  9. Когато на екрана се показва U7, настройвате времето на възстановяване след сработване от ниско напрежение, чрез натискане на бутон "нагоре" или "надолу", което може да бъде 1s-500s (по подразбиране: 30s) през 1s.
  10. Когато на екрана се показва U8, настройвате времето на закъснение при сработване от ниско напрежение, чрез натискане на бутон "нагоре" или "надолу", което може да бъде 0,1s-30s (по подразбиране: 0,5s) през 0,1s.
  11. Когато на екрана се показва U9, настройвате вътрешна корекция на измерваното напрежение чрез натискане на бутон "нагоре" или "надолу", което може да бъде от -9,5% до 9,5%,(по подразбиране: 0%).
  12. Когато на екрана се показва U10, настройвате напрежението на асиметрия между фазите чрез натискане на бутон "нагоре" или "надолу", което може да бъде от 20V до 99V,(по подразбиране: 20V) през 1V.
  13. Когато на екрана се показва U11, включвате/ изключвате функцията фазова асиметрия чрез натискане на бутон "нагоре" или "надолу", което може да бъде On/Off (по подразбиране: Off).
  14. Когато на екрана се показва C1, настройвате стойността на защита по ток, чрез натискане на бутон "нагоре" или "надолу", което може да бъде 3А-63А (по подразбиране: 30А) през 1А.
  15. Когато на екрана се показва C2, настройвате времето на възстановяване след сработване от висок ток, чрез натискане на бутон "нагоре" или "надолу", което може да бъде 1s-500s (по подразбиране: 30s) през 1s.
  16. Когато на екрана се показва C3, настройвате времето на закъснение при сработване от висок ток, чрез натискане на бутон "нагоре" или "надолу", което може да бъде 0,1s-30s (по подразбиране: 0,5s) през 0.1s.
  17. Когато на екрана се показва C4, настройвате вътрешна корекция на измервания ток чрез натискане на бутон "нагоре" или "надолу", което може да бъде от -9,5% до 9,5%,(по подразбиране: 0%).
  18. Когато на екрана се показва C5, настройвате броя на сработванията по висок ток след които защитата дава грешка чрез натискане на бутон "нагоре" или "надолу", което може да бъде от Off до 20(по подразбиране: Off) през 1.
  19. След като направите настройките, отидете в първоначалното състояние с натискане бутона "set".

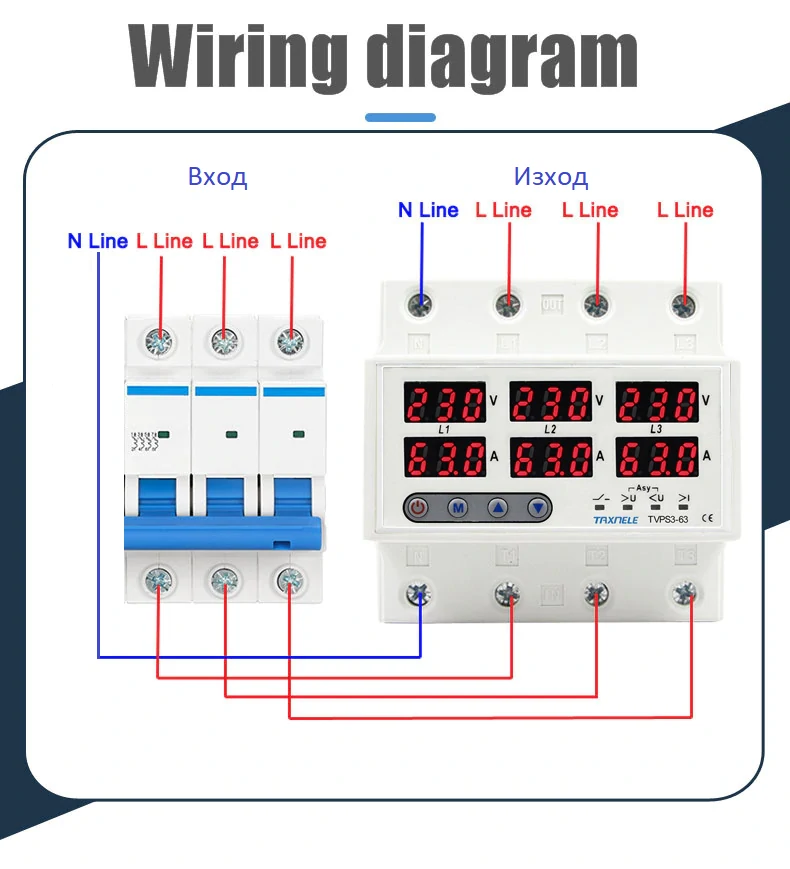

Схема на свързване:

Схема на свързване на трифазно реле за защита от напрежение и ток

Внимание

  1. Работата по монтажа и настройките трябва да се извърши от квалифициран електротехник.
  2. При свързване спазвайте Вход “IN” и изход “OUT” .
  3. Свържете фазите към клейми Т1, Т2, Т3 за вход и за изход L1, L2, L3 a нулата към клейма N, защитата няма да работи правилно при грешно свързване.
  4. Преди да включите захранването, внимателно проверете дали кабелът е правилно свързан, дали товарът съвпада с защитния ток на продукта.
  5. След като включите устройството, не докосвайте клеймите за да избегнете токов удар.
  6. Този продукт трябва да се комбинира с трифазен автоматичен прекъсвач, за защита от късо съединение; в противен случай продуктът може да не е в състояние да реализира защитата в случай на късо съединение.
  7. Този продукт има функция за автоматично възстановяване.
  8. След като защитата е сработила по ток повече пъти от определените в C5. Необходимо е да изключите товара(електрическите уреди) и да проверите веригата за късо съединение. Рестартирайте защитата след като сте установили че няма късо съединение като изключите захранването преди защитата.
  9. Продукта може да изгори в следствие на чести претоварвания и прекъсвания на напрежението.
  10. Ако продукта не се използва дълго време почистете от прах и премахнете влагата.
  11. Продукта няма функция на изключвател. Моля изключете главния прекъсвач преди защитата при профилактика.

Предимства:

  1. Ефективна защита на електроуредите от високо, ниско напрежение.
  2. Ефективна защита при асиметрия между фазите.
  3. Време на сработване при промяна на напрежението извън зададените граници <0.5сек.
  4. Автоматично възстановяване  на напрежението когато то се върне в зададените граници.
  5. Ефективна защита на електроуредите от високо ниско напрежение на приемлива цена.




Инстукция на Трифазно реле за контрол на напрежение и ток 63А (TVP3-63.pdf) Свали...
