Ниворегулатор за вода. Управление за помпи.
Контрол на достъп Техника за изграждане на цифрови и аналогови домофонни системи Конзолни и разклонителни кутии, Wago клейми, изолирбанд и бишоп Автоматични предпазители, бушони Дефектнотокови защити Металнo и пластмасовo електро таблo. Кутия за ел табла цени. Комбинарани дефектнотокови защити. Защита с предпазител Ключове и контакти Кабели. Проводници на заводски цени Бойлерно табло, бойлерен ключ , конзола за монтаж на бойлерно табло Безжичен ключ с управление през телефон и таблет Индустриални евро контакти и щепсели Защити от високо и ниско напрежение. Катодни отводители. Волтметър, амперметър, термометър и честотомер. Измервателни уреди Чипове и карти за достъпа Базови схеми използвани в електротехниката Моторни защити, термомагнитен моторен прекъсвач Термостати, термовинтили, термоглави, задвижки и безжични управления Турски контакти и ключове Viko-Panasonic Старата Unica сглобени референции, механизми и рамки (до изчерпване) Ключове с дистанционно управление - първата стъпка към вашия умен дом
>
Реле за контролиране нивото на течности с датчици за ниво
> Управление за помпа + контактор 16А. За монофазни и трифазни помпи.

Управление за помпа + контактор 16А. За монофазни и трифазни помпи.

  • Снимка 1 на: Управление за помпа + контактор 16А. За монофазни и трифазни помпи..
  • Минатюра на снимка 1 на: Управление за помпа + контактор 16А. За монофазни и трифазни помпи..
Основни характеристики:
Рейтинг:
Модел: DF-96D
Работно напрежение: 220V AC
Контактор: 16А/ 220V AC

Каталожен номер: 66008

Ед. цена: 83.65 лв.

ДДС 20%: 16.73 лв.

Цена с ДДС: 100.38 лв.


Наличност: Очакваме доставка

Време за доставка:

Производител: Elpro


  • Описание
  • Подробни характеристики
  • Документация

Описание:
Ниворегулатора е проектиран за следене нивото на течности и управление на помпа.
С релето за ниво на вода лесно можете да управлявате: помпи, клапъни и да подавате информация към автоматични системи.
За точното определяне нивото на течностите се използват потопяеми електрически сонди, не се използват поплавъци .
Дължината на сондите може да бъде до 20м.

Чрез различни начини на свързване на сондите могат да се реализират 4 режима на управление на релето за ниво:

1. Пълнене на резервоар със следене на горно и долно ниво.
2. Източване на резервоар със следене на долно и горно ниво
3. Защита на помпата от работа на сухо. Защита от недостиг на вода
4. Пълнене на резервоар със следене на нивото от източника от изпразване.

За подробно описание на контролера виж тук.

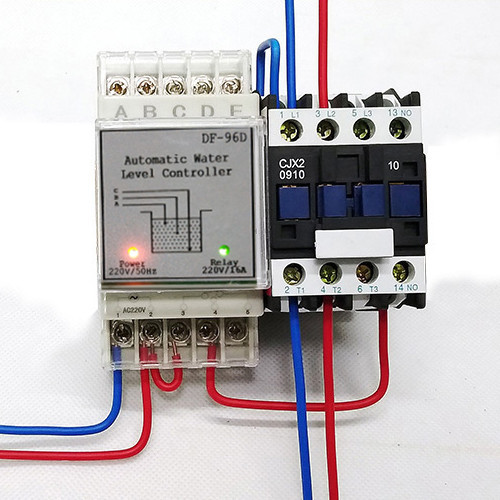

Схема на свързване на монофазен двигател:

Схема на свързване на монофазен двигател:

Изводи на ниво регулатора:

  • 1 захранване 220V AC нула
  • 2 захранване 220V AC фаза
  • 3 общ контакт на релето( мост между 2 и 3)
  • 4 нормално отворен контакт на релето

Контактор:

  • L1 захранване 220V AC нула
  • L2 захранване 220V AC фаза
  • A1 бобина на контактора (мост с L1)
  • A2 бобина на контактора (мост с 4)
  • T1 изход 220V AC нула към двигател (клапан)
  • T2 изход 220V AC фаза към двигател (клапан)

Схема на свързване на трифазен двигател:

Схема на свързване на трифазен двигател

Изводи на ниво регулатора:

  • 1 захранване 220V AC нула
  • 2 захранване 220V AC фаза
  • 3 общ контакт на релето( мост между 2 и 3)
  • 4 нормално отворен контакт на релето

Контактор:

  • L1 захранване 380V AC фаза R
  • L2 захранване 380V AC фаза S
  • L3 захранване 380V AC фаза S
  • A1 бобина на контактора (мост с 1)
  • A2 бобина на контактора (мост с 4)
  • T1 изход 220V AC нула към двигател (клапан)
  • T2 изход 220V AC фаза към двигател (клапан)
  • T1 консуматор 380V AC фаза R
  • T2 консуматор 380V AC фаза S
  • T3 консуматор 380V AC фаза S


Внимание:

Ако имате проблеми със свързването обърнете се към наш консултант или квалифициран електротехник.

Предимства:

  • Качествена изработка с използвани високо качествени елементи.
  • Дълъг животът.
  • Ефективно следене стойностите на нивото на водата.
  • ​Лесен и бърз монтаж. Не се изискват специални  умения за монтаж и настройка.

Не е налична инструкция (каталог) за Управление за помпа + контактор 16А. За монофазни и трифазни помпи..
