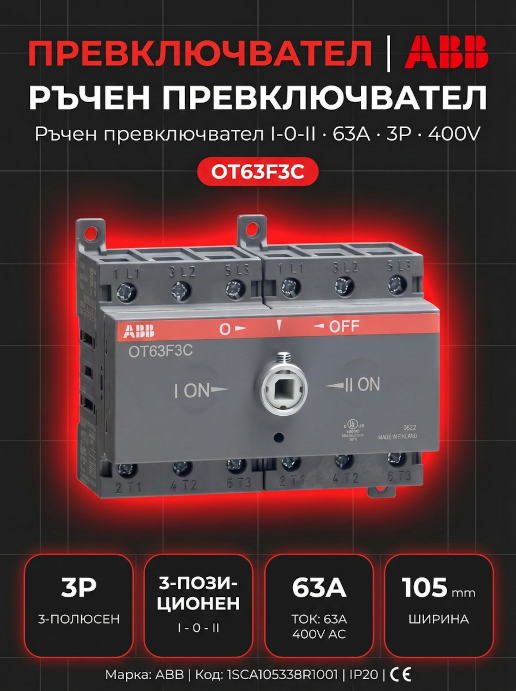

Product image 1: Трипозиционен разединител ABB OT63F3C 63A 3P I-0-II за DIN монтаж (без ръкохватка)

Трипозиционен разединител ABB OT63F3C 63A 3P I-0-II за DIN монтаж (без ръкохватка)

Рейтинг: 4.91 - 14 оценки

Цвят / Модел: OT63F3C
Трипозиционен разединител ABB OT63F3C 63A 3P I-0-II за DIN монтаж (без ръкохватка)

ABB OT63F3C е ръчен трипозиционен превключвател тип Manual Change-Over Switch и 3-полюсен разединител 63A за ръчно превключване мрежа-генератор между два източника. Работи с позиции I-0-II и open transition, подходящ е за DIN монтаж в електрически табла. Ръкохватката и останалите аксесоари се поръчват отделно според начина на монтаж.

Шалтери, товарови изключватели и ум шалтери - Купи онлайн | ElproGroupКъм категорията
Ум шалтери и превключватели мрежа-генератор I-0-II за DIN шинаПродукти в бранда
77.44 € | 151.46 лв.
Цена без ДДС: 64.54 € | 126.22 лв.
ДДС 20%: 12.91 € | 25.24 лв.
Кат. номер: OT63F3C
Наличност: На склад
Време за доставка: до 48 часа

Трипозиционен разединител ABB OT63F3C 63A 3P I-0-II DIN (1SCA105338R1001)

ABB OT63F3C е ръчен трипозиционен превключвател тип Manual Change-Over Switch и 3-полюсен разединител за ръчно превключване мрежа-генератор между два захранващи източника. Работи с ясно означени позиции I-0-II и open transition – преминаване през нулева позиция без паралелно свързване на мрежата и генератора. Моделът е за DIN монтаж в електрическо табло и е подходящ за по-мощни жилищни, търговски и индустриални инсталации с номинален ток 63A. В практиката често се нарича ум шалтер, но технически е превключвател-разединител. Аксесоарите за управление се поръчват отделно според начина на монтаж.

Важно за аксесоарите:
Елементите за управление се поръчват отделно.
При директен монтаж за OT63…125F_C се използва ръкохватка OHBS9.
При монтаж през врата на табло се подбират отделно подходяща ръкохватка и ос, например OXS6X120, според конфигурацията.

ABB OT63F3C 63A 3P I-0-II DIN трипозиционен разединител мрежа-генератор

Технически данни и характеристики

Марка и модел ABB OT63F3C
Каталожен номер ABB 1SCA105338R1001
Тип Manual Change-Over Switch / трипозиционен превключвател-разединител
Номинален ток 63 A
Брой полюси 3P
Работни позиции I-0-II с open transition
Монтаж DIN шина или монтажна плоча
Номинална мощност AC-23A до 22 kW при 400 V
Изолационно напрежение Ui 750 V
Импулсно напрежение Uimp 8 kV
Сечение на проводника 1.5 - 35 mm²
Степен на защита IP20
Стандарти IEC 60947-3 / UL 98

Къде се използва ABB OT63F3C

Моделът е подходящ за електрически табла, в които трябва надеждно да се избира между основна мрежа и резервен генератор при по-висок ток на товара. Позиция 0 осигурява видимо прекъсване между двата източника и намалява риска от неправилно паралелно подаване.

  • Резервно захранване за къщи, офиси, магазини, работилници и малки индустриални обекти.
  • Ръчно превключване мрежа-генератор при авария или профилактика.
  • Байпас решения за UPS, помпени и вентилационни системи, когато схемата е проектирана за ръчно превключване.
  • Главно ръчно изолиране на товари с номинален ток 63A при сервиз и поддръжка.

Монтаж и важни уточнения

  1. Монтирайте разединителя върху DIN шина или монтажна плоча в подходящо електрическо табло.
  2. Свържете двата входящи източника и изхода към товара според проектната схема.
  3. Проверете последователността на позициите I, 0 и II преди подаване на напрежение.
  4. Предвидете отделна поръчка за съвместимите аксесоари за управление според избрания начин на монтаж.
Важно: OT63F3C не е автоматичен ATS контролер. Това е ръчен трипозиционен превключвател-разединител. За автоматично превключване са нужни други апарати и управление според проекта.

Поръчка и консултация

Поръчайте ABB OT63F3C от Elprogroup с бърза доставка и коректна информация за съвместимите аксесоари и приложението му в схеми мрежа-генератор.

Цена: 77.44 € | 151.46 лв
