> Реле за контрол на напрежение и ток, монофазно

Реле за контрол на напрежение и ток, монофазно

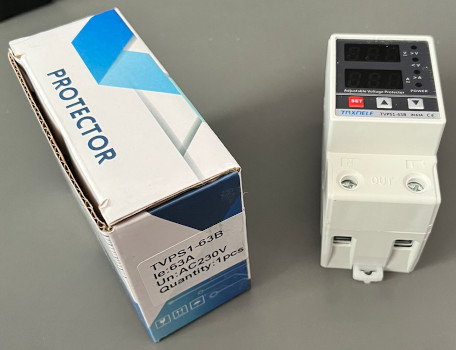

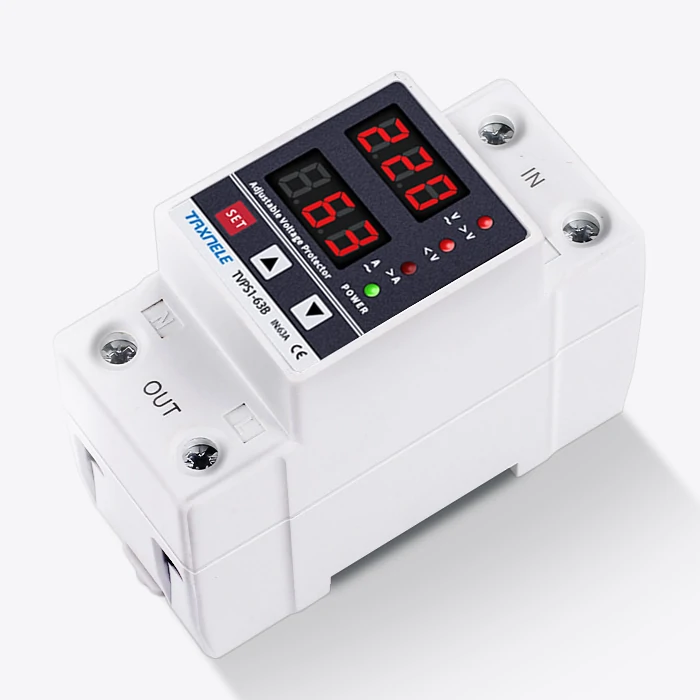

  • Снимка 1 на: Реле за контрол на напрежение и ток, монофазно.
  • Снимка 2 на: Реле за контрол на напрежение и ток, монофазно.
  • Минатюра на снимка 1 на: Реле за контрол на напрежение и ток, монофазно.
  • Минатюра на снимка 2 на: Реле за контрол на напрежение и ток, монофазно.

63А реле за контрол на напрежение осъществява непрекъснат контрол на мрежовото захранване с цел да изключи товара, ако стойностите на напрежението не са в определените му граници. Релето изпълнява функциите на напреженова защита и интелигентен предпазител с автоматично възстановяване, като по този начин се предотвратяват повреди в уредите и машините. Следи за "прекъсната нула", високо, ниско напрежение и превишаване на тока. Прочетете още...

Каталожен номер: 620000

Рейтинг:

Ед. цена: 48.00 лв.

ДДС 20%: 9.60 лв.

Цена с ДДС: 57.60 лв.


Наличност: На склад

Време за доставка: 48 часа

Производител: Taxnele


  • Описание
  • Подробни характеристики
  • Документация

Реле за контрол на напрежение основни функции:

1. Контрол и защита от ниско напрежение 210V-140V (регулируемо) (заводска настройка: 170V)
2. Контрол и защита от високо напрежение 230V-300V (регулируемо) (заводска настройка: 270V)
3. Време за повторно включване 1s-500s (регулируемо) (заводска настройка: 30s)
4. Време за сработване 0.5s-30s (регулируемо) (заводска настройка: 0.5s)

Приложение:

Устройство за контрол на монофазно напрежение. В случай на високи, ниски стойности на напрежението или по-висок ток от зададения, този продукт незабавно ще изключи напрежението, за да се избегне изгарянето на електрическото оборудване. Стойностите на пренапрежение, ниско напрежение и превишаване на тока на този продукт могат да бъдат регулирани от вас и може да бъдат регулирани според локалното състояние на електрическата мрежа.

Реле за контол по напрежение и ток TVPS1-63

Спецификация:

  • Размери: 86 × 38 × 68 mm
  • Живот на релето: ≥100000 цикъла
  • Консумация: ≤ 2W
  • ​Препоръчителна  стойност на работния ток: 40A
  • ​Максимален ток през разеденителния контакт: 63A
  • За монтаж на Din шина тип 2P

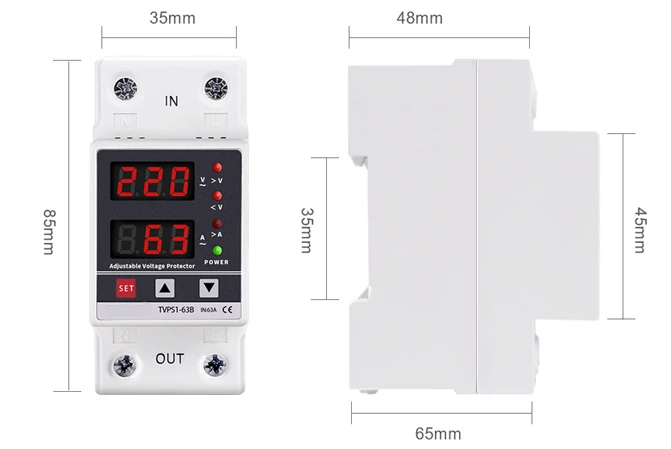

Размери на реле за защита по напрежение и ток-TVPS1-63

Настройка на релето за контрол по напрежение и ток:

  1. Натиснете и задръжте натиснат бутона "set" за 3s, влизайки в състояние на настройка натиснете за кратко бутона "set" за да преминавате през отделните настройки.
  2. Когато на екрана се показва А1, настройвате времето за първоначално включване на релето чрез натискане на бутон "нагоре" или "надолу", което може да бъде 1s-500s (по подразбиране: 10s).
  3. Когато на екрана се показва А2, настройвате стойността на защита от високо U чрез натискане на бутон "нагоре" или "надолу", което може да бъде 230V-300V (по подразбиране: 270V).
  4. Когато на екрана се показва А3, настройвате стойността на възстановяване на релето при високо напрежение чрез натискане на бутон "нагоре" или "надолу", което може да бъде 225V-295V (по подразбиране: 250V). Като U трябва да бъде с минимум 5V по-ниско от напрежението на защита по пренапрежение.
  5. Когато на екрана се показва А4, настройвате времето на възстановяване на релето след сработване от високо напрежение, чрез натискане на бутон "нагоре" или "надолу", което може да бъде 1s-500s (по подразбиране: 30s).
  6. Когато на екрана се показва А5, настройвате времето на закъснение при сработване от високо напрежение, чрез натискане на бутон "нагоре" или "надолу", което може да бъде 0,1s-30s (по подразбиране: 0,5s).
  7. Когато на екрана се показва А6, настройвате стойността на защита от пренапрежение чрез натискане на бутон "нагоре" или "надолу", което може да бъде 140V-210V (по подразбиране: 170V).
  8. Когато на екрана се показва А7, настройвате стойността на възстановяване при ниско напрежение чрез натискане на бутон "нагоре" или "надолу", което може да бъде 145V-215V (по подразбиране: 190V). Като U трябва да бъде с минимум 5V по-високо от напрежението на защита от ниско напрежение.
  9. Когато на екрана се показва А8, настройвате времето на възстановяване след сработване от ниско напрежение, чрез натискане на бутон "нагоре" или "надолу", което може да бъде 1s-500s (по подразбиране: 30s).
  10. Когато на екрана се показва А9, настройвате времето на закъснение при сработване от ниско напрежение, чрез натискане на бутон "нагоре" или "надолу", което може да бъде 0,1s-30s (по подразбиране: 0,5s).
  11. Когато на екрана се показва А10, настройвате стойността на защита по ток, чрез натискане на бутон "нагоре" или "надолу", което може да бъде 0,5А-63А (по подразбиране: 40А). Тока за възстановяване се настройва автоматично и той е с 0,5А по-малък от тока на сработване.
  12. Когато на екрана се показва А11, настройвате времето на възстановяване след сработване от висок ток, чрез натискане на бутон "нагоре" или "надолу", което може да бъде 1s-500s (по подразбиране: 30s).
  13. Когато на екрана се показва А12 - това е времето на закъснение при сработване от висок ток, чрез натискане на бутон "нагоре" или "надолу", което може да бъде 0,1s-30s (по подразбиране: 0,5s).
  14. След като направите настройките, отидете в първоначалното състояние с натискане бутона "set".

Схема на свързване на реле за защита по напрежение и ток:

Схема на свързване на реле за защита от напрежение

Внимание

  1. Работата по монтажа и настройките трябва да се извърши от квалифициран електротехник.
  2. При свързване спазвайте Вход “IN” и изход “OUT” .
  3. Свържете фазата към клейма L a нулата към клейма N, защитата няма да работи правилно при грешно свързване.
  4. Преди да включите захранването, внимателно проверете дали кабелът е правилно свързан, дали товарът съвпада с защитния ток на продукта.
  5. След като включите устройството, не докосвайте клеймите за да избегнете токов удар.
  6. Тези продукти трябва да се комбинира с автоматичен прекъсвач, за защита от късо съединение. В противен случай продуктът може да не е в състояние да реализира защитата в случай на късо съединение.
  7. След като релето е сработило повече от два пъти по ток. Необходимо е да изключите товара(електрическите уреди) и да проверите веригата за късо съединение и да я рестартирате, като изключите захранването на релето.
  8. Релето за защита от напрежение може да изгори в следствие на чести претоварвания и прекъсвания на напрежението.
  9. Ако продукта не се използва дълго време почистете от прах и премахнете влагата.
  10. Продукта няма функция на изключвател. Моля изключете главния прекъсвач преди защитата при профилактика.

Предимства:

  1. Ефективна защита на електроуредите.
  2. Време на сработване при промяна на напрежението извън зададените граници <1сек.
  3. Автоматично вклюване на напрежението когато то се възстанови в зададените граници.
  4. Ефективно устройство за защита в монофазна мрежа на ниски цени.



Технически характеристики на TVPS1-63B

Начин на монтаж на Din шина
Номинален ток 40А
Номинално напрежение 220(230) V
Брой на фазите 1
Максимално сечение на проводника в мм² 16
Степен на защита IP20
Дисплей 2.бр Led-индикатор
Реле Поляризовано реле 63А
Контактна група Нормално отворени контакти
Максимален изключващ ток 63А
Термозащита Липсва
Пластмаса Самогасяща

Инстукция на Реле за контрол на напрежение и ток, монофазно (TVPS1-63.pdf) Свали...
Линк към доставка

Регистрирай се като нов клиент

... и получи Специални оферти.
LogoElproGroup
Имате въпроси? Обадете ни се 24/7!
0888-512-971
Офис
София кв."Изток" ул. "Фредерик Жолио Кюри" 9-А
Електронни адреси:
Email: office@elprogroup.com
Viber: +359888512971

Каталог на продуктите
  • Предпазители
  • Кабели
  • Ключове с дистанционно
  • Кутии за ел табла
  • Дефектнотокови защити
  • Дефектнотокови с предпазител
  • Viko ключове, контакти
  • Schneider Asfora ключове, контакти
  • Луксозни ключове Schneider/Odace
  • Легранд - ключове и контакти
  • Бойлерно табло и бойлерен ключ
  • Аксесоари за табла
Последно добавени
  • Защити от пренапрежение
  • Schneider Unica ключове, контакти
  • Bticino / Classia ключове, контакти
  • Легранд Mosaic - ключове и контакти
  • Индустриални евро контакти
  • Конзоли, Wago клеми, изолирбанди
  • Измервателни уреди
  • Управление на помпа
  • Моторни защити
  • Термоглави и термостати
  • Чипове и карти за достъпа
  • Системи за контрол на достъп
  • Техника за домофонни системи
  • Решения за умен дом.
...Още
  • Общи условия
  • Политика за лични данни
  • Доставка
  • Карта на сайта
  • Контакти
© Elpro Group 2022 - All rights Reserved

Кошница

Успешно добавен продукт:
Снимка на добавен в кошницата продукт
1 бр. 0,00 лв.
Влезете в кошницата за да оформите покупката или продължете пазаруването.

Рейтинг

Вие успешно оценихте продукт:
Снимка на оценен продукт
Благодарим Ви, за поставената оценка. Вашето мнение е важно за нас.

Снимка на продукта

Снимка на продукт който разглеждате
